Comment concevoir un réseau de conduits qui ne siffle pas et chauffe partout ?

En tant qu’autoconstructeur ou rénovateur majeur à Montréal, vous connaissez la satisfaction de voir les murs se monter. Mais vous connaissez aussi cette angoisse sourde liée à la mécanique du bâtiment : le système de chauffage, ventilation et climatisation (CVC). La crainte ultime ? Investir des dizaines de milliers de dollars dans une fournaise et des conduits pour se retrouver avec un sous-sol glacial, une chambre qui surchauffe et un sifflement constant qui vous rappelle votre erreur. Les conseils habituels fusent : « mets des plus gros conduits », « ajoute plus de sorties ». Ces solutions simplistes sont souvent la cause du problème, pas la solution.

La vérité, c’est qu’un réseau de conduits performant n’est pas une question de plomberie glorifiée, mais d’ingénierie des flux d’air. Le silence, le confort homogène et l’efficacité énergétique ne naissent pas de la puissance de la fournaise, mais d’un concept fondamental que les professionnels maîtrisent et que les amateurs ignorent : l’équilibre aérodynamique. C’est la gestion précise de la pression, de la vitesse et du volume d’air à chaque point du réseau. Un système CVC n’est pas une série de tuyaux, c’est un écosystème en circuit fermé où chaque composant influence tous les autres.

Mais si la véritable clé n’était pas la force brute du ventilateur, mais plutôt l’intelligence de la conception des conduits ? Cet article n’est pas une liste de « trucs ». C’est un guide de conception, rédigé avec la précision d’un dessinateur technique. Nous allons déconstruire les mythes et vous donner les principes d’ingénierie pour penser votre réseau comme un professionnel, en l’adaptant aux réalités de la rénovation et aux normes québécoises.

Pour vous guider à travers les subtilités de la conception d’un réseau de conduits CVC efficace, nous aborderons les principes fondamentaux étape par étape. Cet aperçu structuré vous permettra de naviguer les décisions critiques, de la gestion de la pression à l’optimisation de l’espace, pour garantir un système à la fois silencieux, performant et parfaitement adapté à votre projet de rénovation à Montréal.

Pourquoi ajouter trop de sorties d’air peut étouffer votre fournaise ?

L’intuition suggère que pour chauffer plus de pièces, il faut plus de sorties d’air. C’est une erreur fondamentale qui ignore le concept de pression statique. Imaginez le ventilateur de votre fournaise (le « blower ») comme vos poumons. La pression statique est la résistance que l’air rencontre en circulant dans les conduits. Ajouter trop de sorties sans recalculer la taille des conduits principaux, c’est comme essayer d’expirer avec force à travers une multitude de pailles très fines. La résistance globale augmente, le ventilateur force, et le volume d’air réel (CFM ou PPM) qui atteint chaque sortie diminue drastiquement.

Ce phénomène « d’étouffement » a des conséquences directes. Premièrement, le moteur du ventilateur travaille constamment en surcharge, ce qui mène à une usure prématurée et à une consommation électrique accrue. Selon les experts en systèmes gainables, un système CVC mal équilibré peut entraîner une surconsommation énergétique de 15 à 30%. Deuxièmement, la vitesse de l’air à la sortie des bouches devient trop faible pour pousser l’air chaud jusqu’au niveau du sol, créant des zones froides et une sensation d’inconfort. Enfin, la pression excessive dans le réseau peut provoquer des sifflements et des bruits de résonance.

La solution n’est pas de limiter le nombre de sorties, mais de concevoir un réseau où la taille des conduits principaux (troncs) et secondaires (branches) est calculée pour maintenir une pression statique optimale. Un professionnel certifié CMMTQ utilisera des outils comme le « Ductulator » pour équilibrer le volume d’air requis pour chaque pièce avec la capacité du ventilateur et la perte de charge de l’ensemble du réseau. La conception prime sur la quantité.

Comment adapter un plenum de fournaise pour réduire les turbulences sonores ?

Si le réseau de conduits est le système circulatoire de votre maison, le plenum de sortie est son aorte. C’est la première boîte métallique fixée au-dessus de la fournaise, d’où partent tous les conduits principaux. Une conception négligée à cet endroit précis est la source numéro un des bruits de ventilation. Un plenum standard, souvent une simple boîte rectangulaire, force l’air sortant du ventilateur à un angle de 90 degrés de manière abrupte. Ce changement de direction brutal crée une immense turbulence, qui se propage dans tout le réseau sous forme de sifflements et de grondements.

L’ingénierie de la réduction du bruit commence ici, avec ce qu’on appelle un plenum de transition progressive. Au lieu d’une boîte carrée, un technicien qualifié fabriquera une pièce sur mesure avec des côtés inclinés et, idéalement, des déflecteurs internes (turning vanes). Ces ailettes métalliques courbes guident l’air en douceur dans la nouvelle direction, transformant un flux chaotique en un flux laminaire et silencieux. C’est la différence entre l’eau qui heurte un mur de briques et celle qui suit le cours d’une rivière sinueuse. La réduction du bruit est spectaculaire, et la perte de charge est minimisée, améliorant l’efficacité globale.

Cette approche est particulièrement pertinente à Montréal, où les systèmes CVC doivent s’adapter à des variations de température extrêmes. Comme le soulignent les experts locaux, une fournaise performante en hiver doit pouvoir distribuer la chaleur de manière fiable et efficace, et un plenum bien conçu est une condition non négociable pour y parvenir sans sacrifier le confort acoustique. C’est un investissement initial minime pour des décennies de silence.

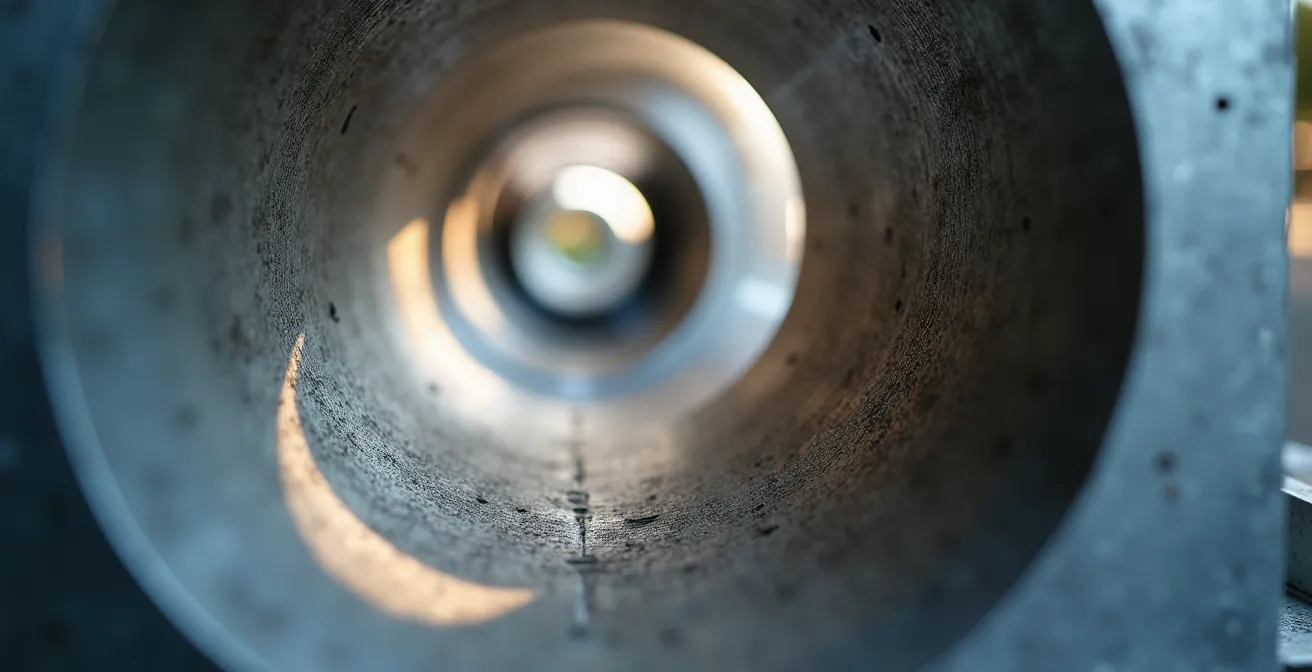

Comme le montre cette vue rapprochée, la conception aérodynamique interne du plenum est invisible une fois l’installation terminée, mais son impact sur le silence et l’efficacité du système est permanent. Les courbes douces et les transitions graduées sont la signature d’une installation de haute qualité.

Conduit galvanisé ou flexible isolé : lequel privilégier pour l’efficacité ?

Le choix entre un conduit rigide en tôle galvanisée et un conduit flexible isolé est une décision stratégique qui impacte la performance, la durabilité et le coût de votre système. Il ne s’agit pas d’une préférence, mais d’une question d’application. Le conduit rigide est l’épine dorsale de tout réseau performant. Sa surface intérieure lisse offre une perte de charge minimale, permettant à l’air de voyager sur de longues distances avec une efficacité maximale. Il est durable, résistant à l’écrasement et constitue le seul choix viable pour les troncs principaux et les parcours de plus de quelques mètres.

Le conduit flexible, quant à lui, est un outil de raccordement. Son principal avantage est sa facilité d’installation pour contourner des obstacles dans les derniers mètres avant la bouche de ventilation. Cependant, sa paroi intérieure, semblable à un accordéon, crée une friction et une turbulence importantes. Un conduit flexible mal étiré ou comportant plusieurs coudes peut avoir une perte de charge jusqu’à trois fois supérieure à celle d’un conduit rigide de même diamètre. Le Code de construction du Québec et les normes comme Novoclimat sont d’ailleurs très stricts sur leur utilisation et leur isolation, surtout dans les espaces non chauffés comme les combles.

Par exemple, le Code exige un niveau d’isolation RSI 0,74 minimum requis pour les conduits d’extraction traversant un espace non chauffé pour éviter la condensation. La règle d’or du dessinateur technique est la suivante : utilisez des conduits rigides galvanisés pour 90% du réseau (tous les troncs et les branches principales) et réservez les conduits flexibles isolés uniquement pour le raccordement final (les 2-3 derniers mètres), en vous assurant qu’ils sont parfaitement tendus et fixés.

Le tableau suivant, basé sur les notes techniques du programme Novoclimat au Québec, résume les points clés à considérer pour faire un choix éclairé.

L’erreur classique de négliger la reprise d’air qui tue votre compresseur

Dans la conception d’un système CVC, l’attention est presque toujours portée sur la fourniture d’air chaud ou froid. C’est oublier que le système est un circuit fermé : pour chaque pied cube d’air (CFM) poussé dans les pièces, un pied cube d’air doit retourner à la fournaise. La reprise d’air (ou retour d’air) est le côté « inspiration » du système. La négliger, c’est comme demander à un athlète de courir un marathon en ne respirant que par une paille. Le système s’asphyxie.

Une reprise d’air sous-dimensionnée a des conséquences graves et coûteuses. Le ventilateur, ne recevant pas assez d’air, crée une pression statique négative très élevée. Il force, surchauffe et s’use prématurément. En mode chauffage, le manque de flux d’air sur l’échangeur de chaleur peut le faire surchauffer et déclencher les sécurités, voire le fissurer. En mode climatisation, c’est encore pire : le serpentin de l’évaporateur, pas assez « réchauffé » par l’air de la maison, gèle et se transforme en un bloc de glace. Le compresseur extérieur continue de tourner, mais le fluide frigorigène ne circule plus correctement, ce qui peut mener à sa destruction, une réparation extrêmement onéreuse.

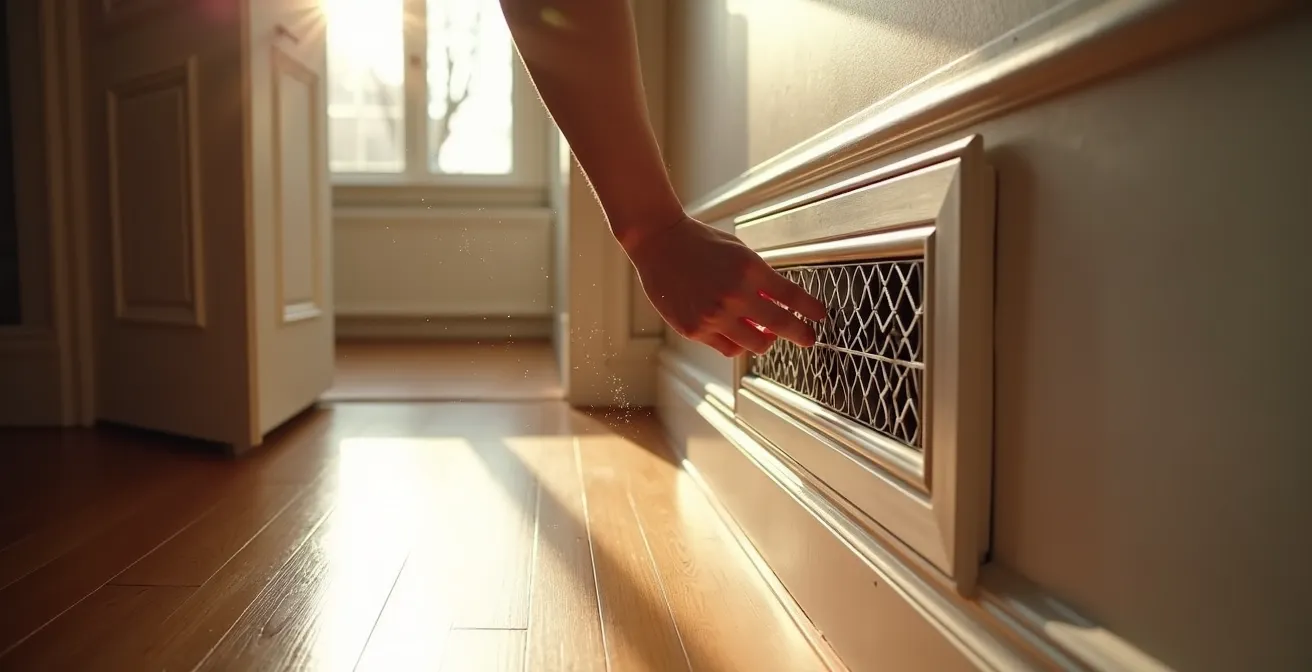

La règle de base est que la surface totale des grilles de reprise d’air doit être au moins égale, et idéalement 1.5 à 2 fois supérieure, à la surface des sorties. Idéalement, chaque pièce (sauf salles de bain et cuisine) devrait avoir sa propre reprise, ou un chemin de retour clair (comme un espace de 1 pouce sous les portes) vers une grande grille de retour centrale. Ne jamais installer une fournaise dans un placard fermé sans une grille de reprise d’air adéquate est une règle absolue.

L’équilibre du système dépend de ce flux de retour. Une grille de reprise bien dimensionnée et bien placée, combinée à des passages d’air sous les portes, garantit que la fournaise peut « respirer » librement, assurant efficacité, durabilité et confort.

Dans quel ordre passer vos conduits pour ne pas sacrifier la hauteur de votre sous-sol ?

En rénovation, surtout dans les sous-sols des maisons montréalaises où chaque pouce de hauteur compte, l’intégration de la mécanique du bâtiment est un véritable casse-tête tridimensionnel. L’ordre dans lequel vous planifiez le passage des différents systèmes est crucial pour maximiser la hauteur libre sous plafond. La règle d’or est la hiérarchie des contraintes. Certains systèmes sont moins flexibles que d’autres.

Voici l’ordre de priorité logique d’un dessinateur technique :

1. Éléments structurels : Les poutres, colonnes et solives sont inamovibles. Elles définissent le canevas de base. Votre plan de conduits doit travailler avec elles, pas contre elles.
2. Plomberie de drainage : Les tuyaux d’évacuation (égouts) dépendent de la gravité. Ils nécessitent une pente constante et sont donc très peu flexibles en termes de positionnement vertical. Ils doivent être installés en premier, le plus haut possible contre les solives.
3. Conduits CVC principaux (troncs) : Ce sont les plus gros éléments. Ils doivent être placés immédiatement après la plomberie. L’idéal est de les faire courir dans le sens des solives, bien serrés entre elles. Si un tronc doit croiser les solives, c’est ce point qui déterminera la hauteur maximale de votre futur plafond.
4. Conduits CVC secondaires (branches) : Ces conduits plus petits (ronds ou rectangulaires) se branchent sur les troncs et sont plus faciles à acheminer vers leur destination finale.
5. Câblage électrique et plomberie d’alimentation : Ces éléments sont les plus flexibles. Les fils peuvent être passés à travers les solives (en respectant le code), et les tuyaux d’eau (PEX, cuivre) peuvent être facilement contournés. Ils sont toujours installés en dernier.

Planifier cet ordre sur papier avant de couper quoi que ce soit est essentiel. Des services d’installation CVC à Montréal spécialisés dans la rénovation optimisent justement cet aspect, en utilisant des fournaises à haut rendement et des conduits profilés pour préserver l’espace. Le coût d’un système de conduits bien planifié, estimé par des services comme RénoAssistance entre 2 000 à 2 500 $ par tonne de capacité, est un investissement dans la valeur et le confort de votre espace de vie. Une bonne planification en amont ne coûte rien mais sauve des pouces précieux.

Comment savoir si vos conduits sont réellement la cause de vos éternuements ?

Avec l’augmentation des allergies, les conduits de ventilation sont souvent les premiers accusés. S’il est vrai qu’un réseau peut accumuler poussière, pollen, et autres débris, il est crucial de poser un diagnostic précis avant d’investir dans un nettoyage coûteux. Des éternuements ou des symptômes allergiques ne signifient pas automatiquement que vos conduits sont « sales » au point de nécessiter une intervention.

La première étape de diagnostic est simple : changez votre filtre de fournaise pour un modèle de meilleure qualité (MERV 11 ou 13) et vérifiez-le mensuellement. Si vos symptômes diminuent de façon notable après quelques semaines, il est probable que le problème vienne de la qualité de l’air entrant et d’une filtration inadéquate, plutôt que d’une contamination massive des conduits. La poussière visible sur les grilles de sortie est souvent due à la poussière ambiante de la pièce qui est aspirée puis repoussée (effet « statique »), et non à une saleté venant de l’intérieur du réseau.

Si les symptômes persistent, un diagnostic professionnel devient nécessaire. Il faut distinguer le « nettoyage » promotionnel à bas prix d’une véritable décontamination certifiée NADCA (National Air Duct Cleaners Association). Une entreprise sérieuse, comme le témoignent des clients montréalais satisfaits, commencera toujours par une inspection par caméra pour vous montrer l’état réel de vos conduits. Cette inspection visuelle permet d’identifier les accumulations significatives de débris, la présence de moisissures (souvent due à un problème d’humidité à la source) ou même des débris de construction laissés après une rénovation.

Un client montréalais témoigne : ‘J’ai fait affaire avec plusieurs entreprises et je suis resté surpris par le savoir-faire d’Airmatic Ventilation. Les propriétaires Mathieu et Mélanie connaissent leur domaine, car quand vous appelez, c’est directement à eux que vous parlez. Leur équipe a effectué un nettoyage complet de mes conduits et de ma thermopompe murale avec un professionnalisme remarquable.’

– Expérience client, Airmatic Ventilation

Comment un moteur ECM réduit votre facture d’électricité et le bruit de ventilation ?

Le moteur du ventilateur de votre fournaise est l’un des appareils électriques qui fonctionnent le plus dans une maison. Traditionnellement, les fournaises utilisent des moteurs PSC (Permanent Split Capacitor), une technologie ancienne qui fonctionne comme un interrupteur : c’est soit « ON » à pleine puissance, soit « OFF ». Cette approche est énergivore et bruyante. La technologie moderne est le moteur ECM (Electronically Commutated Motor), aussi appelé moteur à vitesse variable.

Un moteur ECM est un moteur « intelligent ». Au lieu d’un simple ON/OFF, il peut moduler sa vitesse de rotation précisément en fonction des besoins. C’est comme passer d’un interrupteur à un gradateur de lumière (dimmer). Cette capacité a deux avantages majeurs. Premièrement, l’efficacité énergétique : en mode de ventilation continue, le moteur ECM peut tourner à très basse vitesse, ne consommant qu’une fraction de l’énergie d’un moteur PSC. Des spécialistes en chauffage du Québec estiment que l’utilisation d’un moteur ECM peut générer des économies de 15% sur les factures d’énergie, simplement grâce à une ventilation continue optimisée.

Deuxièmement, le confort acoustique et la qualité de l’air. Le démarrage et l’arrêt brusques d’un moteur PSC sont bruyants. Un moteur ECM démarre et s’arrête en douceur, et tourne la plupart du temps à une vitesse quasi inaudible. Cette ventilation continue à basse vitesse améliore également la filtration de l’air (l’air passe plus souvent et plus lentement à travers le filtre) et aide à maintenir une température plus homogène dans toute la maison. C’est pourquoi les fournaises équipées de moteurs ECM sont privilégiées dans des programmes comme LogisVert d’Hydro-Québec, qui encouragent les solutions écoénergétiques pour un plus grand confort et une réduction de la demande sur le réseau.

Pourquoi passer à une fournaise modulante si vous détestez les courants d’air froids ?

Le principal reproche fait au chauffage à air pulsé est la sensation de « courant d’air » et les cycles de température inconfortables : il fait trop chaud quand la fournaise fonctionne, puis trop froid en attendant le prochain cycle. Ce problème est inhérent au fonctionnement binaire des fournaises standards, qui opèrent à 100% de leur puissance ou sont à l’arrêt. La fournaise modulante est la solution d’ingénierie à ce problème de confort.

Contrairement à une fournaise standard, une fournaise modulante peut ajuster sa puissance de chauffe par petits incréments, souvent de 20% à 100%. Au lieu de cycles ON/OFF violents, elle fonctionne pendant de plus longues périodes à très basse puissance, juste assez pour maintenir la température de consigne de manière quasi constante. Le résultat est une chaleur douce et enveloppante, sans les bouffées de chaleur ni les courants d’air froids. La température de la maison reste stable à une fraction de degré près.

Ce fonctionnement prolongé à bas régime a d’autres avantages. Il permet une meilleure filtration de l’air, une meilleure gestion de l’humidité (surtout si vous avez un humidificateur central) et un fonctionnement quasi insonore. Bien que l’investissement initial soit plus élevé, les économies d’énergie sont substantielles, avec un rendement pouvant atteindre 98%. Au Québec, où l’on cherche à remplacer les vieux systèmes au mazout, la fournaise électrique modulante, couplée à une thermopompe, est la solution de pointe, encouragée par des subventions comme Chauffez Vert et LogisVert qui peuvent atteindre plusieurs milliers de dollars.

Le tableau suivant met en évidence les différences fondamentales qui impactent directement votre confort quotidien et vos factures.

Maintenant que vous maîtrisez les principes d’un réseau de conduits performant, l’étape suivante consiste à traduire ces connaissances en un plan d’action concret. Pour assurer le succès de votre projet de rénovation à Montréal, il est essentiel de faire valider vos schémas par un professionnel certifié qui pourra les adapter précisément aux contraintes de votre bâtiment et aux exigences du Code. Discutez de ces concepts d’ingénierie avec un entrepreneur CVC qualifié CMMTQ pour obtenir un devis détaillé et un plan d’installation optimisé.
